STM32F103 vs GD32VF103

VERSUS

Drobne porównanie dwóch jakże podobnych, a jednocześnie jakże różnych mikrokontrolerów. Pochodzą z firm z różnych światów można powiedzieć.  Choć może w tej samej fabryce je produkują. Tak czy siak,  Chcę tu pokazać różnice i podobieństwa.

Każdy zna mikrokontrolery STM32F103  z rdzeniem ARM Cortex M3,  są popularne  i dostępne dla każdego w szeregu zestawów ewaluacyjnych  zarówno od producenta jak i tańszych z chin. Tu choćby na  myśl może nam przyjść tani mikro płytek jakim jest niewątpliwie BluePill :

Za to mało kto zna firmę Giga Device i ich produkty. Nie którym się może ona kojarzyć z produkcją nazwijmy to produktem STMopodobnym  czyli mikrokontrolerami GD32F103, które w sumie identyczne z produktem STM i można je nazwać chyba Klonami.

Jednakże nimi się nie będziemy zajmować ale tym drugim produktem jakim jest niewątpliwie Mikrokontroler GD32VF103 , który zamiast udawać stm'a  ma w starym opakowaniu piękny i nowy rdzeń Risc-V.  Ten zaś nowoczesny układ jest oferowany na równie miniaturowej płytce jaką jest niewątpliwie  Longan Nano:

Samych płytek nie będę porównywał bo niema to najmniejszego sensu,  obie są po taniości  choć

w przypadku pierwszej są podejrzenia o instalację podrobionych układów STM32 (sam jeszcze nie trafiłem).  Niemniej chciałbym się skupić na podstawowych różnicach i podobieństwach tych dwóch układów , które nawet na tych 2ch jakże różnych i podobnych płytkach  wyglądają podobnie.

Zacznijmy więc od informacji podstawowych o nich :

STM32F103CBT6	--	GD32VF103CBT6
LQFP48	-OBUDOWA-	LQFP48
32Bit ARM Cortex-M3	-RDZEŃ-	32Bit Risc-V Bumblebee
20 kB	-SRAM-	32 kB
128 kB	-FLASH-	128 kB
72 Mhz	-TAKTOWANIE-	108 MHz

Jak widać w tej samej obudowie już przy tak skromnych informacjach GD32VF wypada nieco lepiej  zarówno pod kątem ilości pamięci SRAM  jak i maksymalnego taktowania.  Dodatkowo mamy do dyspozycji nowoczesny open sourcowy rdzeń Risc-V, który obecnie jest na topie i dynamicznie się rozwija. Co lepsze za Risc-V firmy produkujące układy nie muszą wnosić astronomicznych opłat licencyjnych. Nie jest też obarczony sztywnymi zasadami jak rdzeń ARM. Dzięki czemu powinniśmy my konstruktorzy otrzymywać relatywnie tani i maksymalnie wydajny produkt.  Ma to sens i do mnie przemawia. Tym bardziej, że płytka Longan Nano jest tania i bardzo bogato wyposażona. Ale wróćmy do meritum .... ---  akurat nie to meritum miałem na myśli :)  jednak jest trochę tu też na rzeczy bo urzeka mnie tak samo jak ów Longan z Risc-V.  Ale o retro sprzętach może porozmawiamy kiedy indziej.  Co do wnętrzności w sumie wiele pisania nie będzie , gdyż w zasadzie poza ilością pamięci SRAM czy Rdzeniem dostępne piny GPIO, Interfejsy czy Magistrale są zasadniczo w obu przypadkach takie same,  trudno żeby brakowało GPIO czy RTC, SysTicka  itp...  tu istota może być ilość dostępnych interfejsów :

STM32F103CBT6	--	GD32VF103CBT6
✔	-RTC-	✔
✔	-SysTick-	✔
✔	-WatchDOG-	✔
3	-USART-	3
2	-I2C-	2
2	-SPI-	3
✘	-I2S-	2
1	-CAN-	2
1	-USBFS(OTG)-	1
2x 12bit (16kanałów)	-ADC-	2x 12bit (16 kanałów)
✘	-DAC-	2x 12Bit

Łatwo nie jest ... zawsze tak samo tu coś więcej tam coś mniej , ale jest łatwiej dzięki temu że fizycznie są niemal identyczne, pasują do siebie pin w pin, nawet oznaczenie mają niemal identyczne  co pozwala ładnie je porównywać właśnie w taki sposób.  Nie mniej tu też widać że jest w GD32VF trochę bogaciej.  W tej samej obudowie dostajemy trochę więcej tego samego, ale i dodatkowo 2x I2S oraz 2x 12bitowy DAC , który może się nam przydać.  W przypadku TIMER-ów też mamy w  GD32VF  więcej bowiem dostajemy :

• 4 uniwersalne 16bitowe  timery
• 2 podstawoew 16bitowe timery
• 1 zaawansowany 16bitowy Timer (PWM)

A timerów nigdy za wiele. Przydają się dosłownie do wszystkiego i wszędzie i zawsze ... Z nowości możemy znaleźć  Enhancement Core-Local Interrupt Controller (ECLIC), (w ARM jest NVIC), zaś GPIO zostały podłączone do dwóch szyn APB.  Ponadto Risc-V  pobiera znacznie mniej energii od ARM co może mieć decydujące znaczenie w przypadku urządzeń zasilanych bateryjnie.

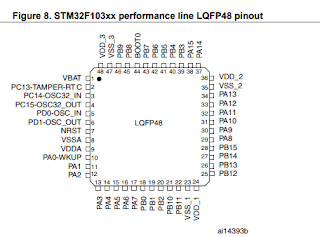

Tymczasem pisałem gdzieś po drodze, że zarówno STM32F103CBT6 jak i GD32VF103CBT6 można stosować zamiennie gdyż są zgodne pinowo zobaczmy :

Dokładnie pin to pin. Sami więc pewnie zauważyliście, że daje nam to możliwość prostego wdrożenia bez zmian sprzętu który był dostosowany do układów STM32F103CB , co na etapie rozwoju i przejścia na nową platformę sprzętową jest nie bez znaczenia i drastycznie obniża koszty przejścia na nowe układy.

Zerknijmy jeszcze tylko na schematy blokowe obu układów :

Cóż na tym mogę zakończyć to porównanie.  Nie odpowiedziałem na żadne pytanie i chyba celu nie osiągnąłem. Otarłem się jedynie o wierzchołek góry lodowej. Jednakże do do mnie to przemawia i jak zapewne zauważyliście polubiłem tego Małego Ryśka.

Tymczasem bawiąc się longanem i poznając go powoli pracuje nad nową płytką, którą niebawem wam zaprezentuje.

Teraz jednak zapraszam do komentowania i zadawania pytań, na które postaram się odpowiedzieć.
